軌道交通光纖溫控器技術指標
| 參數: | 指標 |
| 環境濕度: | < 95％ (25℃) |
| 環境溫度: | -20℃~+55℃ |
| 環境濕度: | < 95％ (25℃) |
| 工作電壓: | AC 220V (+10％，-15%) |
| 工作頻率: | 50Hz或60Hz(±2Hz) |
| 測量范圍: | -30.0℃～240.0℃ |
| 測量精度: | ±1%FS(溫控器0.5級，傳感器B級) |
| 分辨率: | 0.1℃ |
| 風機輸出容量: | 9A/250VAC |
| 控制輸出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 溫控器功耗: | ≤8W |
| 生產標準: | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
| 通過認證標準: | ISO9001:2016國際質量管理體系認證 |
| 通過試驗標準: | IEC61000-4:1995 國際標準 |
| 通過技術標準: | GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
IF-T 系列軌道交通光纖溫控器型號選擇說明
| 型號 | 功能 |
| IF-TQ201FI | 1. 提供三路繞組及一路鐵芯測溫；自動 /手動啟停冷卻風機功能；各通道顯示值數 字補償功能；LCD 液晶顯示、LED 顯示燈、帶操作鍵盤；提供時鐘功能； 2. 提供黑匣子功能,能記錄上一次掉電的溫度數據和歷史最高溫度； 3. 提供變壓器門柜點開啟報警功能； 4. 提供 2 對超溫報警觸點（一常開、一常閉）； 5. 提供 4 對超溫跳閘觸點（兩常開、兩常閉）； 6. 提供 2 對鐵芯報警觸點（一常開、一常閉）； 7. 提供 2 對風機遠傳觸點（一常開、一常閉）； 8. 提供 2 對溫控器失電報警觸點（一常開、一常閉）； 9. 提供 2 對溫控器故障報警觸點（一常開、一常閉）； 10. 一路鐵芯測溫，并提供一路鐵芯超溫報警觸點（I 功能）； 11. 提供 RS485 通訊功能，通訊帶時標,可接收對時，或 MODBUS-RTU 協議（F 功能）； |
| IF-TQ201EFI | 常規功能同IF-TQ201FI型，增加三路或四路獨立的4～20mA模擬電流輸出（E 功能）。 |
| IF-TQ201FIL | 常規功能同IF-TQ201FI型，增加一路風機故障檢測及報警（L 功能）。 |
備注：
1、如：IF-TQ201F，TQ/TL代表軌道交通專用，F代表功能代號（通訊功能）；TQ表示嵌入式? ?TL表示壁掛式
2、E、F、I為功能代碼，功能代碼可以組合，以下舉例說明：
溫控器型號：IF-TQ201EFIL，表示：TQ代表溫控器為軌道交通專用嵌入式溫控器，其功能包括：常規功能，增加三路或四路獨立的4～20mA模擬電流輸出功能（E），增加一路風機故障檢測及報警功能（L）。
3、若有其他特殊技術或功能要求，如以太網通訊、Profibus通訊、多通道溫度測量、光纖測溫、觸點容量、觸點數量等要求，均可與我們聯系。

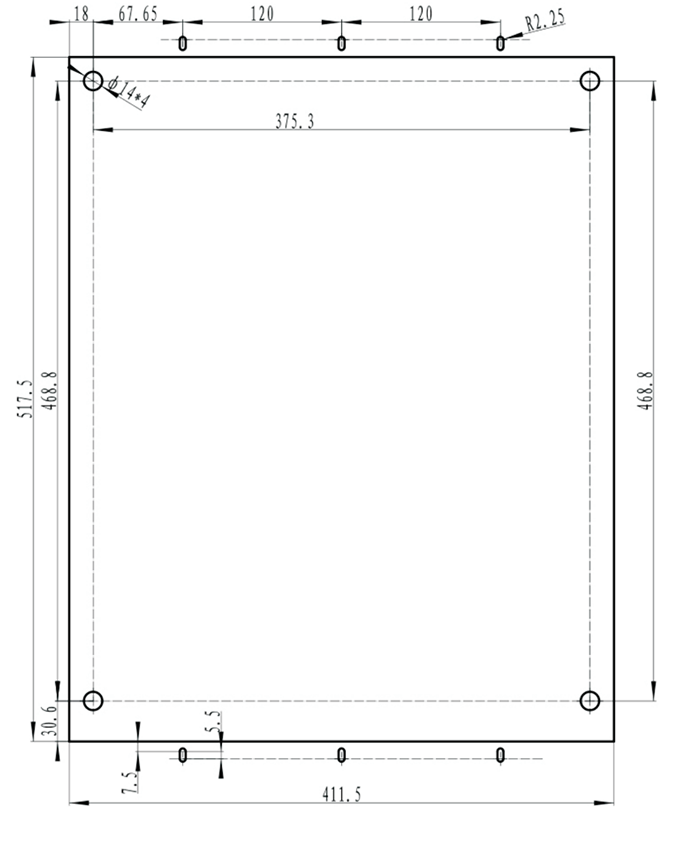

IF-TQ201軌道交通光纖測溫系統尺寸及安裝示意圖
| 參數： |
具體尺寸 |
| 開孔尺寸： | 431mm × 517.5mm
(墻體固定開孔尺寸：375.3*468.8) |
| 外觀尺寸： | 442mm × 558mm?× 142mm |

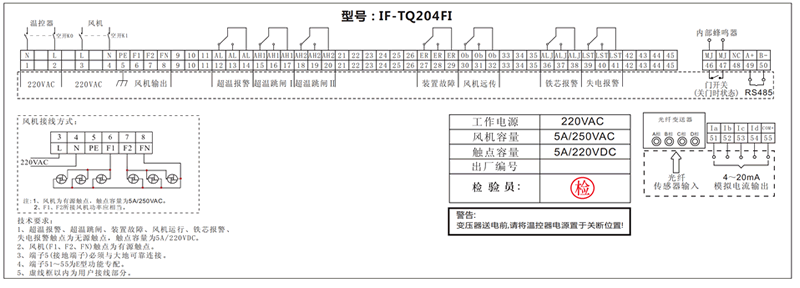

IFTQ-204FI軌道交通變壓器光纖溫控器端子接線圖（附加功能請來電咨詢）
注：若此接線圖與IF-TQ204FI溫控器接線圖不一致時，以IF-TQ204FI溫控器上接線圖為準。
福建福州英諾電子科技有限公司干式變壓器溫控儀品牌型號齊全， 溫控器接線圖及說明書原理簡單，廠家直銷、價格合理，歡迎詢價！
